光繼電器產品概述 Photo Relay Description

群芯微光繼電器（光MOS繼電器）是一種輸出端為MOS管結構的光耦產品。光繼電器具有體積小、無機械觸點、長壽命、低動作電流、高隔離電壓、高速切換、低泄漏電流、支持熱開關等的優點。應用于BMS系統、汽車電驅電控系統、電池檢測和光伏逆變等產品。群芯微擁有品類比較齊全的全系列光繼電器產品，可滿足不同客戶的參數要求。

產品內部框架 Product Internal Framework

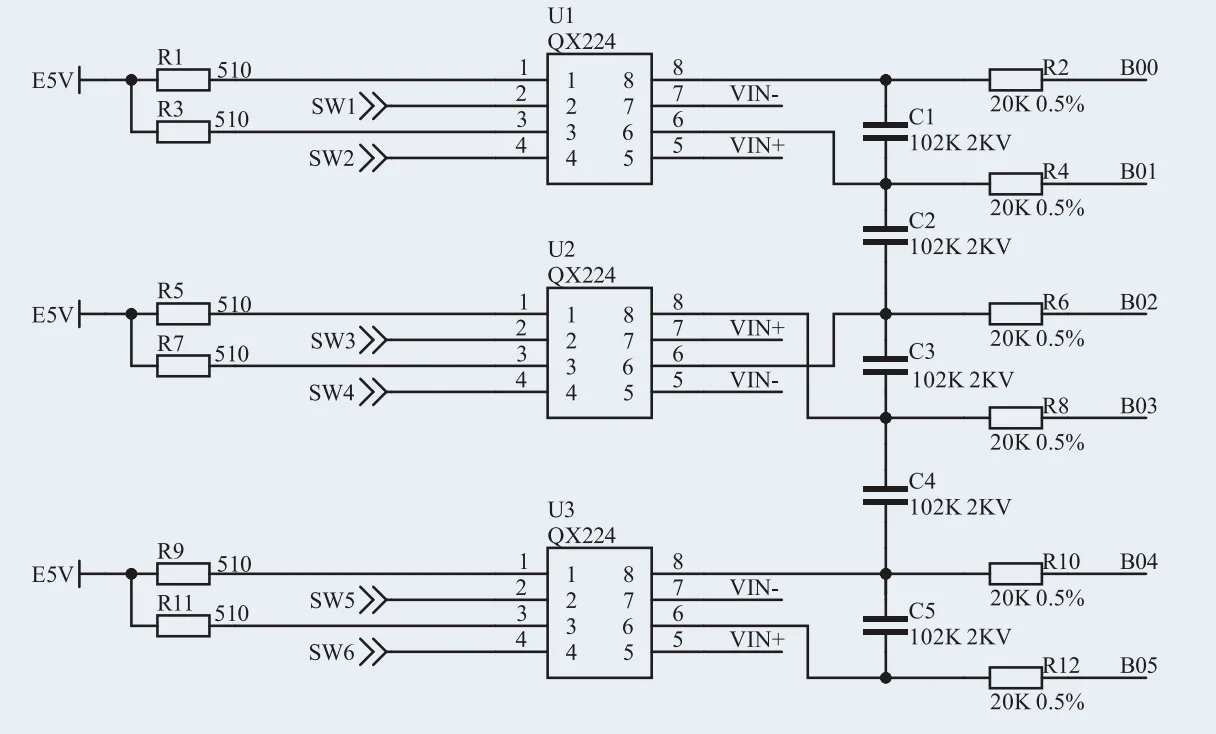

產品典型應用電路 Typical Application

光繼電器應用電路

產品型號參數表 Product model parameter table

Type	VL	Viso @1min (Vrms)	IL	RON	SOP-4	DIP-4 SMD-4	DIP-5 SMD-5	DIP-6 SMD-6	DIP-8 SMD-8	SOP-16
光繼電器 Photo Relay	60V	3750V	0.5A	0.9Ω	QX172
		3750V	2A	0.07Ω	QX1722
		5000V	0.5A	0.8Ω		QX212			QX222
			2A	0.08Ω		QX2122		QX252A	QX2222
			3.5A	0.05Ω				QXV252
	100V	3750V	1.25A	0.22Ω	QX173
		5000V	1.25A	0.22Ω		QX213
			1.25A	0.3Ω					QX223
			1.25A	0.25Ω				QXV253
			3.5A	0.033Ω
	200V	3750V	0.18A	2.2Ω	QX177
	400V	3750V	0.12A	16Ω	QX174
		5000V	0.12A	15Ω		QX214			QX224
		5000V	0.12A	13Ω				QXV254
	600V	3750V	0.04A	36Ω	QX176
		5000V				QX216			QX226
		5000V						QXV256
	800V	5000V	0.1A	50Ω
	1000V	5000V	0.03A	85Ω
	1500V	5000V	0.02A	110Ω			QXY258	QXV258		QXS258
	1800V	5000V	0.35A	2.2Ω			QXY259			QXS259
	2500V	5000V	0.35A	2.2Ω
